Tutorial Come Costruire un Agitatore Magnetico

[Babasvapa]

Scusate l' O.T. non capisco ho scritto del mio agitatore e aggiunto foto ma non me lo ha pubblicato!

Grazie e' stato pubblicato.
Allora che ne pensate?

babasvapa



[Gianluca V]

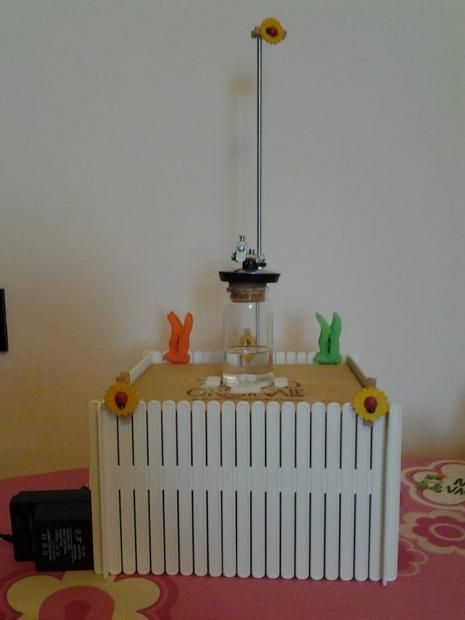

Eccolooooooo il mio agitatore magnetico

Agitatore magnetico femminile

@liz nnnnoooooooooooooo ma e' bellissimo, e' una opera d'arte, non e' rosa come avevo pronosticato ma e' veramente veramente bello si vede che ce il tocco femminile



[claudjo65]

@babasvapa complimenti,si nota subito che hai manualità e tecnica. Ottimo assemblaggio e grazie per le info sui materiali.


Inviato dal mio ......ciao ciao



[liz]

Ciao ragazzi/e ecco il mio agitatore magnetico non proprio Low cost ma va bene cosi e' pur sempre una mia creazione
Prima pero' una breve lista del materiale utilizzato:
- Scatola elettrica 20 x 15 (Leroy Merlin 5 euro)
- Plexyglass (recuperato da portafoto)
- Presa a pannello 12V 20 pezzi 5.5mm x 2.1mm Femminile Jack di alimentazione DC 3Pin Montaggio Pannello Connettore: Amazon.it: Elettronica
- Alimentatore 3A 12V Salcar 1A 2A 3A alimentatori caricabatterie per LED strisce principali, Ledstreifen, hub USB, Fritz, lettore DVD, telecamere di sicurezza, TFT Monitor LCD, 12V Stromspanung di maxium 36 W (1-36W): Amazon.it: Elettronica
- Potenziometro bassa tensione WINOMO bassa tensione DC 1.8 v 3V 5V 6V 12V 2A PWM regolatore di velocita motore: Amazon.it: Elettronica
- Voltmetro https://www.amazon.it/gp/product/B00GZB3F4Q/
- (2x) Ventole PC 80 x 80 silenziosisime max 2000 giri che anche se piccole girano di brutto e hanno un centro base grande tanto quanto le 120mm Coolink SWIF2 80P Ventola da 80 mm, PWM, Nero: Amazon.it: Informatica
-Magneti al neodimio https://www.amazon.it/gp/product/B00TACL9QI/
- Set ancorette magnetiche https://www.amazon.it/gp/product/B01FFNTCVY/
- Viti TPS M4 x 40, cavi e materiali di assemblaggio e un po di pazienza.

La mia intenzione e' di utilizzarlo per boccette da 20 ml fino a 200 ml ma questo arriva con liquido 70VG 30 PG tranquillamente a 250ml, di piu' ho provato ma l'ancoretta sballa (probabilmente dovrei montare magneti piu' spessi), insomma fare il litrozzi non mi interessa.

Via con le foto vi ho rotto gia' troppo

Questo e' in fase di montaggio, fatto per un mio amico che sabato fa gli anni.

Spero vi piaccia.

babasvapa

E' molto professionale il tuo agitatore magnetico. Complimentiiiii.....bravoooooo



[Babasvapa]

Grazie mille a voi!

Inviato dal mio GT-I9100 utilizzando Tapatalk



[warfsat]

Come hai fatto a tagliare il plexiglas?
Le immagini sono adesive o cosa

Inviato dal mio ONE A2003



[Babasvapa]

Il plexyglass l'ho tagliato con un seghetto elettrico della Bosh.
Il teschio e' un adesivo in vinile comprato mentre il pittbull l'ho fatto io con carta da wrapping.

babasvapa



[warfsat]

Volevo sapere se mi dai indicazione in merito ai magneti utilizzati, guardando in giro c'è ne sono a centinaia e non vorrei prendere una ciofeca

Inviato dal mio ONE A2003 utilizzando Tapatalk



[claudjo65]

Se leggi il post trovi tutte le info.



Inviato dal mio ......ciao ciao



[Babasvapa]

Volevo sapere se mi dai indicazione in merito ai magneti utilizzati, guardando in giro c'è ne sono a centinaia e non vorrei prendere una ciofeca

Inviato dal mio ONE A2003 utilizzando Tapatalk

.
Ciao sono magneti al neodimio diametro 15 altezza 2mm 1.8Kg.
Ottimi per base 50/50 con ventola al massimo 2000g/min (12V di potenziometro) ma con base 70/30 ti consiglio magneti sempre delle stesse dimensioni ma per piu' kg infatti piu' di 9V mi sballa.

babasvapa
